一、項目概況

?

武漢凱德古田商用置業有限公司擬在漢口古田二路與解放大道交匯處投資興建凱德廣場古田項目。

本擬建工程重要性等級為一級，場地復雜程度等級為二級，地基復雜程度等級為二級，巖土工程勘察等級為甲級，建筑物結構安全等級為一級，基坑重要性等級為一級。

?

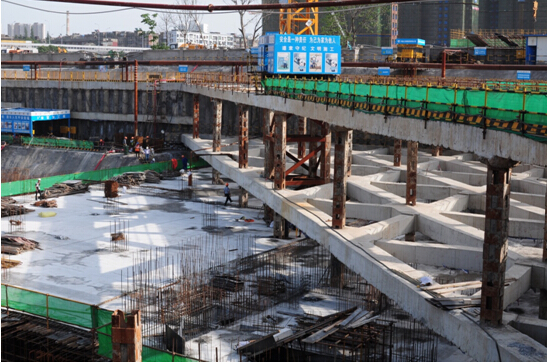

在本項目中的基坑深度約為15m，面積將近7萬平方米。體量巨大。

?

其主要重點和難點體現在：

?

1.基坑體量大，深度大，周邊的可參照類似工程少。

?

2.周邊環境復雜，北側為有精密變形控制要求的輕軌1號線；東側為正在施工的古田二路高架橋，基坑周邊密布管線，且燃氣管、高壓水管等變形控制要求極高的管線均有分布。基坑外圍建筑均屬老舊建筑，結構穩定性不佳，不均勻沉降控制要求高，甚至部分已屬危房。

?

3.基坑開挖工藝新：支護結構為樁加橫撐結構，盆式開挖后支護結構搭接主體塔樓結構提供額外橫向支撐。該設計思路應用較少，可參考經驗較少。支護結構變形規律難以掌握。

?

為更加有效全面及時的掌握基坑狀況，作為監測單位，武漢中科科創有限公司特別引進武漢智中科院巖土所下武漢中巖測控技術有限公司研發的基坑監測平臺，對采集數據進行平臺化管理。對重點區域進行無線實時網絡上傳的方式，加大監測頻率，及時預警。

?

?

?

??

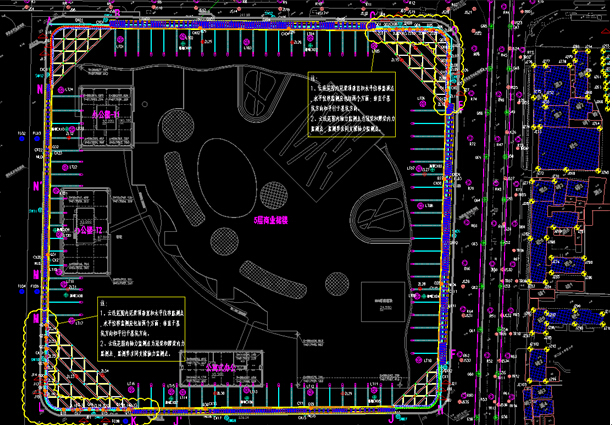

二、項目方案及布點情況

? ?

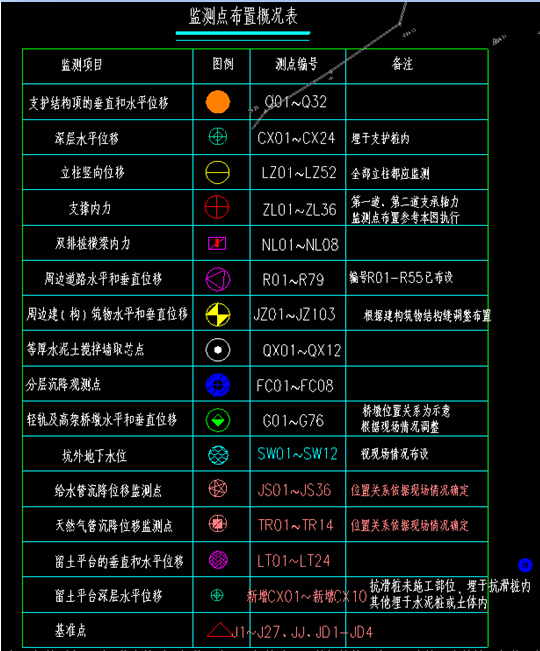

由于項目較為復雜，所以監測項目較多，測點也多。具體設計方案如下：

?

?

?

??

三、施工時傳感器安裝情況

?

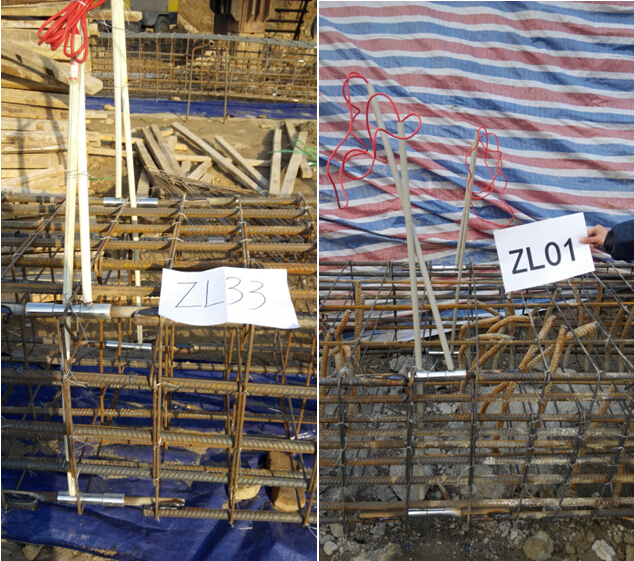

如有支護內力，錨桿（索）拉力，軸力，土壓力測試等需安裝傳感器的，需在施工期間安裝傳感器，如下位鋼筋計的安裝。

?

?

??

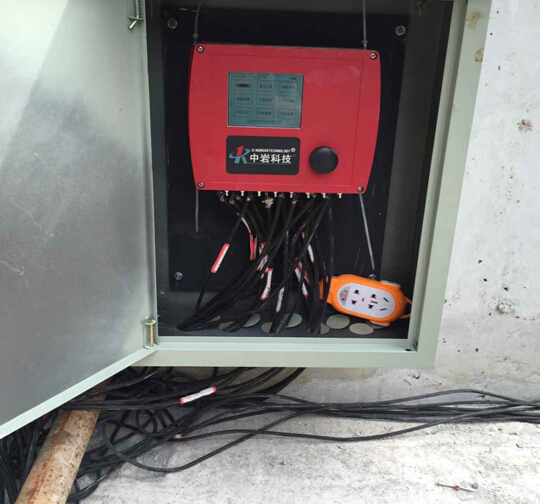

四、多通道采集儀布設情況

?

工地現場測點較多，有些地方不易行走，為極大的減少工作量，加大重點部位的監測頻率，加入多通道自動化采集儀，可以為數據分析，預警起到更有效的作用。

?

	?
?	?	?

?

?五、平臺數據上傳方式

?

1、全站儀，水準儀，測斜儀等數據采集上傳方案

?

對于這些外圍設備的數據可通過兩種方式上傳：

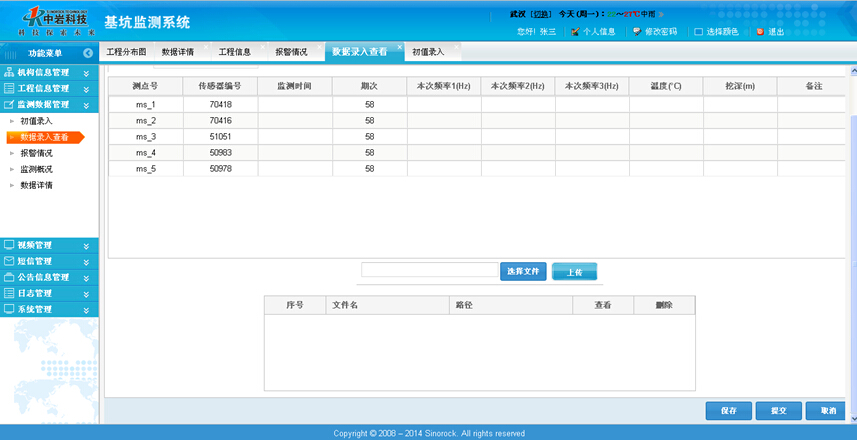

（1）儀器非電子式或無藍牙傳輸設備的可直接在平臺網頁上進行數據錄入，可導入測點文件，輸入監測結果及原始文件。

?

?

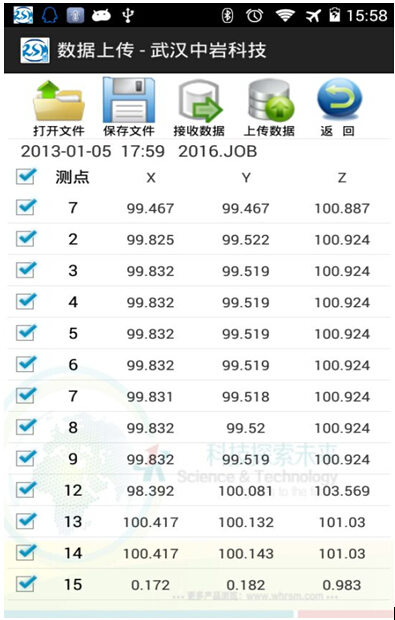

（2）采集儀器帶有藍牙傳輸功能的，可通過手機藍牙功能將數據傳到手機里然后直接上傳到網上。

??

?

? ? ?

2、振弦式多通道儀采集數據上傳方案

對于基坑支護內力，錨桿（索）拉力，軸力，土壓力測試等需安裝傳感器的檢測項目，可通過中科智創公司研發振弦式多通道采集儀SR-DAS(F1032)，添加GPRS模塊，直接進行實時網絡上傳。

?

?

六、平臺上數據顯示情況

?

數據查看，分析等可直接在辦公室的電腦上進行，極大的減少工作量。不僅減少現場采集記錄的環節，也減少了電子文檔的編寫工作。并且提高數據準確性，避免人為誤差的出現。

?

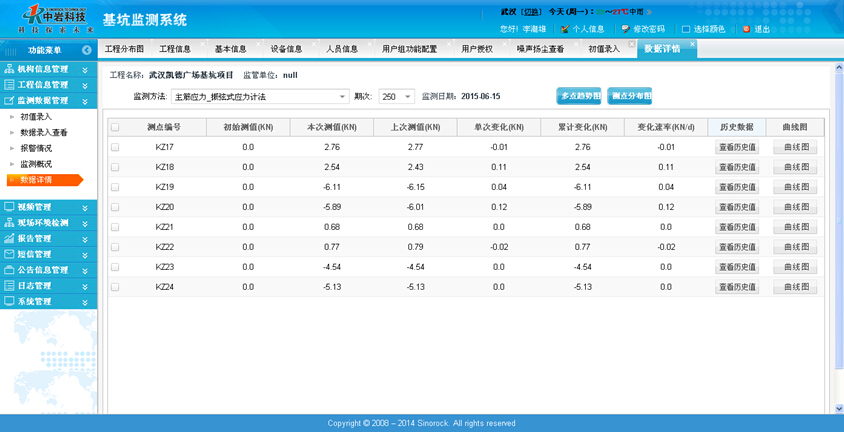

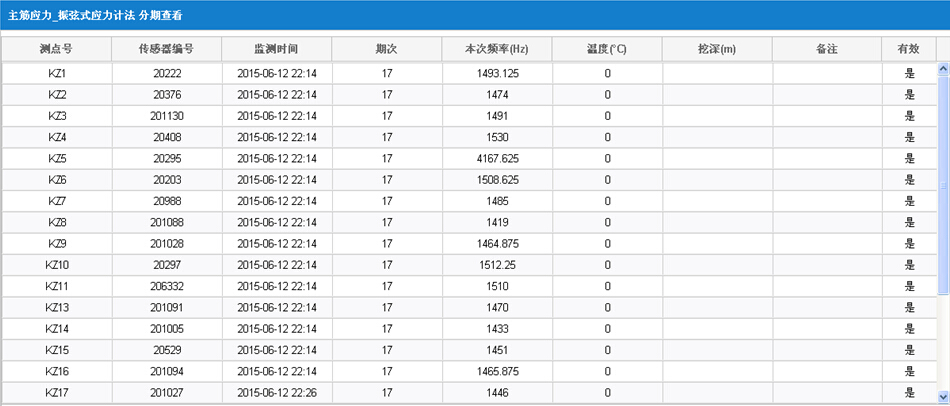

主筋應力上傳的數據

?

?

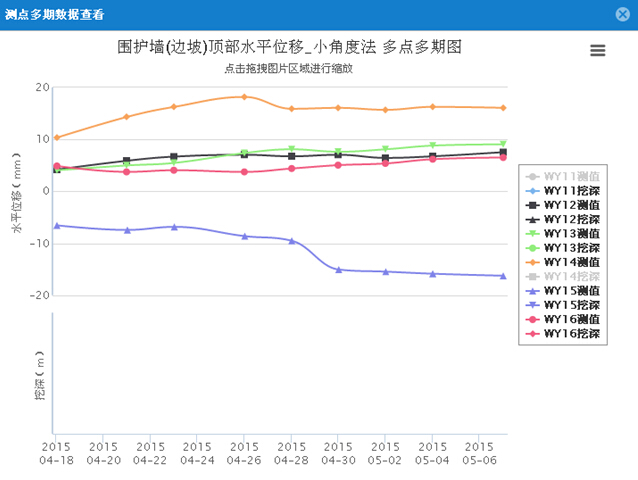

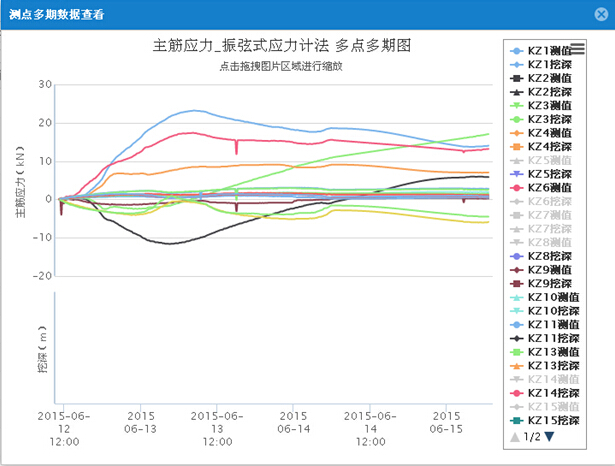

七、數據走勢分析，預警情況

?

可以多期多點對數據進行分析，對后期事故預警，以及原因排查，提供強有力的數據支持及理論依據。進一步提高施工過程中基坑的安全。

?

	?
?	?	?
	?

?

?

?
