基坑測斜監測又稱基坑深層水平位移監測，是建筑深基坑施工監測的重要組成部分，通過測斜監測可以了解深層土體的變形大小和趨勢。



目前常規的測斜監測均使用測斜儀進行人工測量，但存在監測頻率有限、工作效率低、受氣候和時間限制、無法實現全天候實時測量等問題。





由武漢中巖測控技術有限公司開發的RSM-CXY（M）微型測斜儀隆重上市，一次性埋入式測斜單元，適用于各種建筑基坑圍護結構，深層水平位移監測。





核心優勢



智能：三軸監測、自動計算

X、Y、Z三軸±180°同時測量，位移變化數值自動累加計算。



經濟：市場革命，突破底價

國內首創埋入式微型測斜儀，價格僅為行業同款產品的1/20，結構小巧、安裝方便、無需預埋測斜管。



高精：千分精度，超低溫漂

測斜儀高精度、高精度、可測溫，分辨率0.001°，溫漂0.005°/℃。



無線：藍牙設置、無線級聯

測斜儀參數“藍牙+微信小程序”設置方便快捷，測斜數據Zigbee技術級聯無線傳輸上傳。

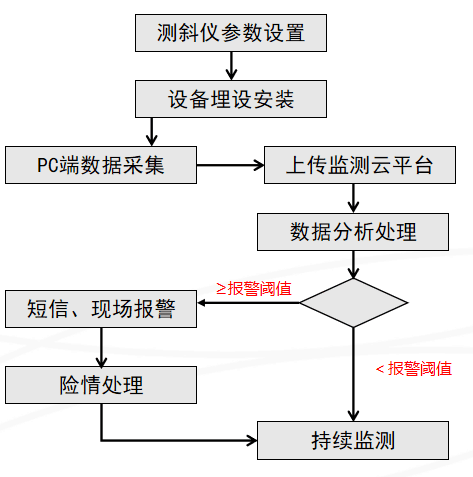

微型測斜儀工作流程

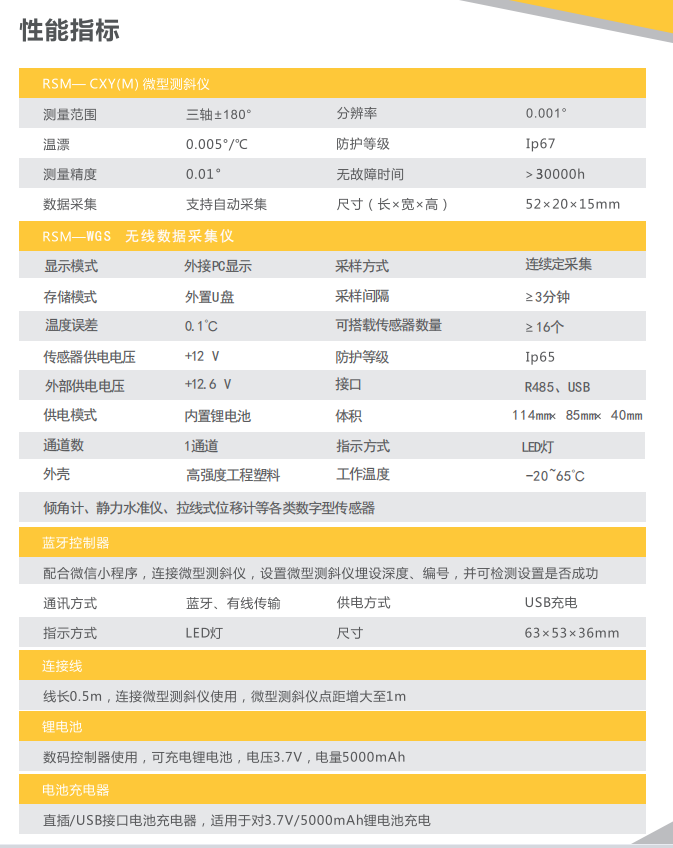

測斜儀性能指標

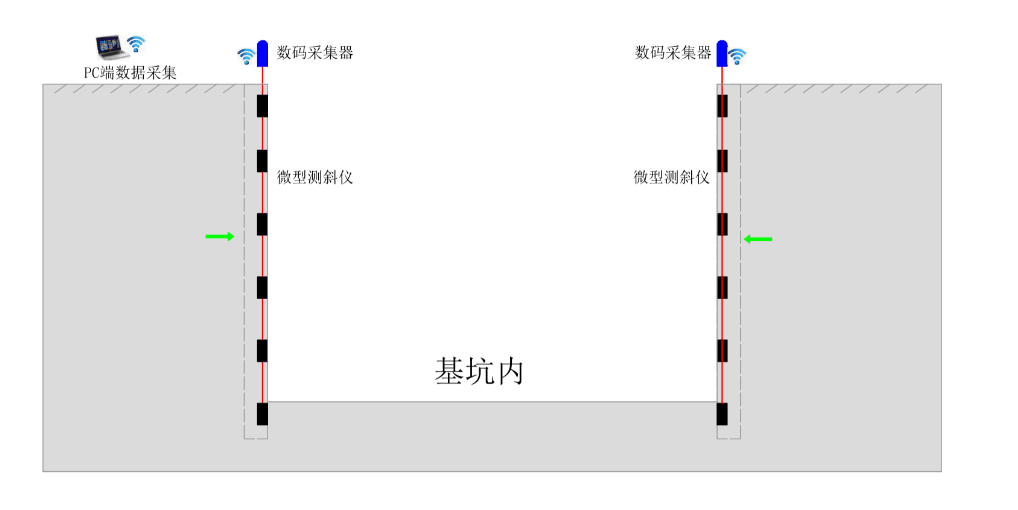

測斜儀工作示意圖

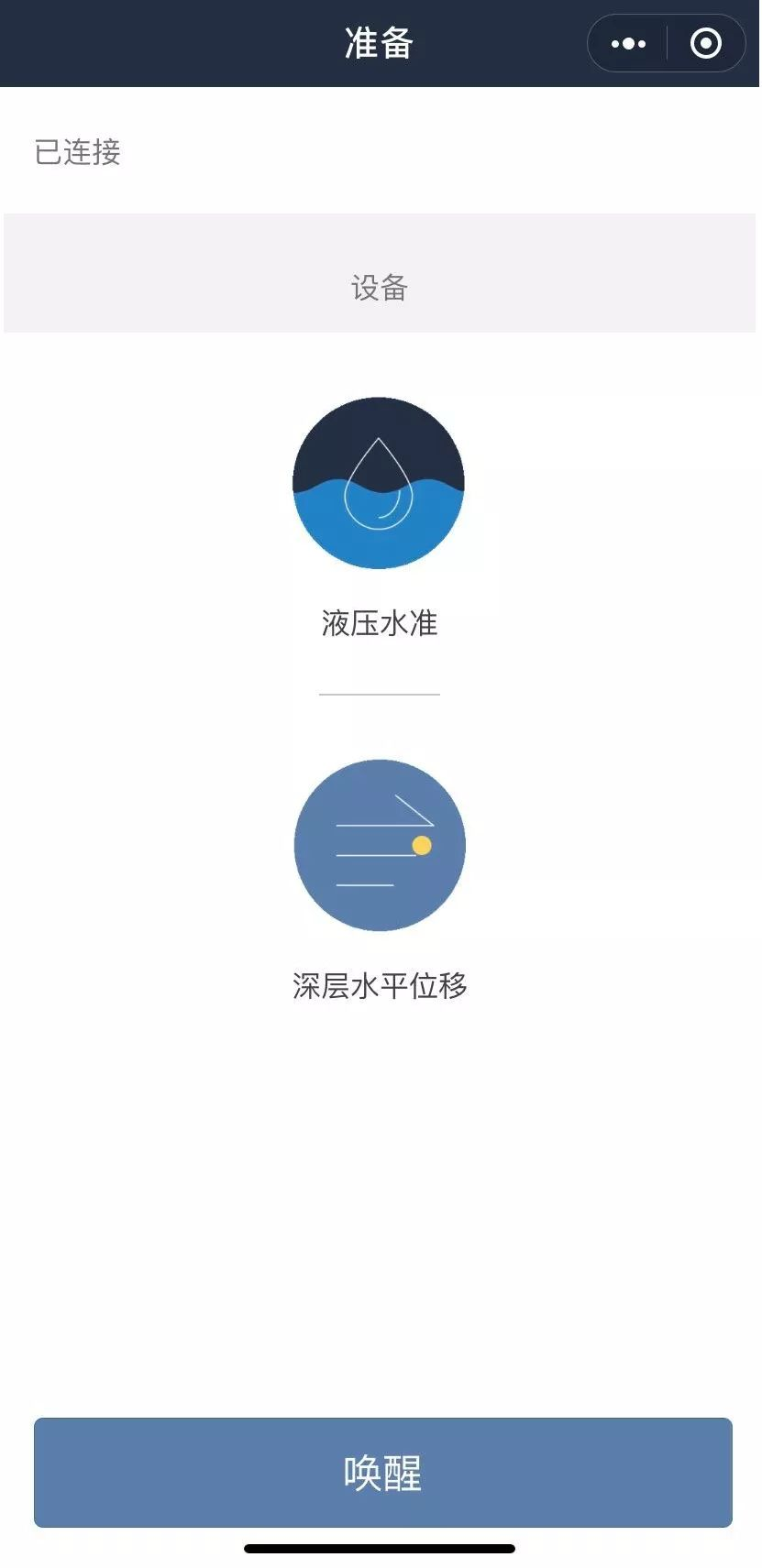

1）微型測斜儀埋設深度及編號設置

利用藍牙設置器及中巖測控微信小程序，設置RSM-CXY(M)微型測測斜儀的埋設深度、編號。

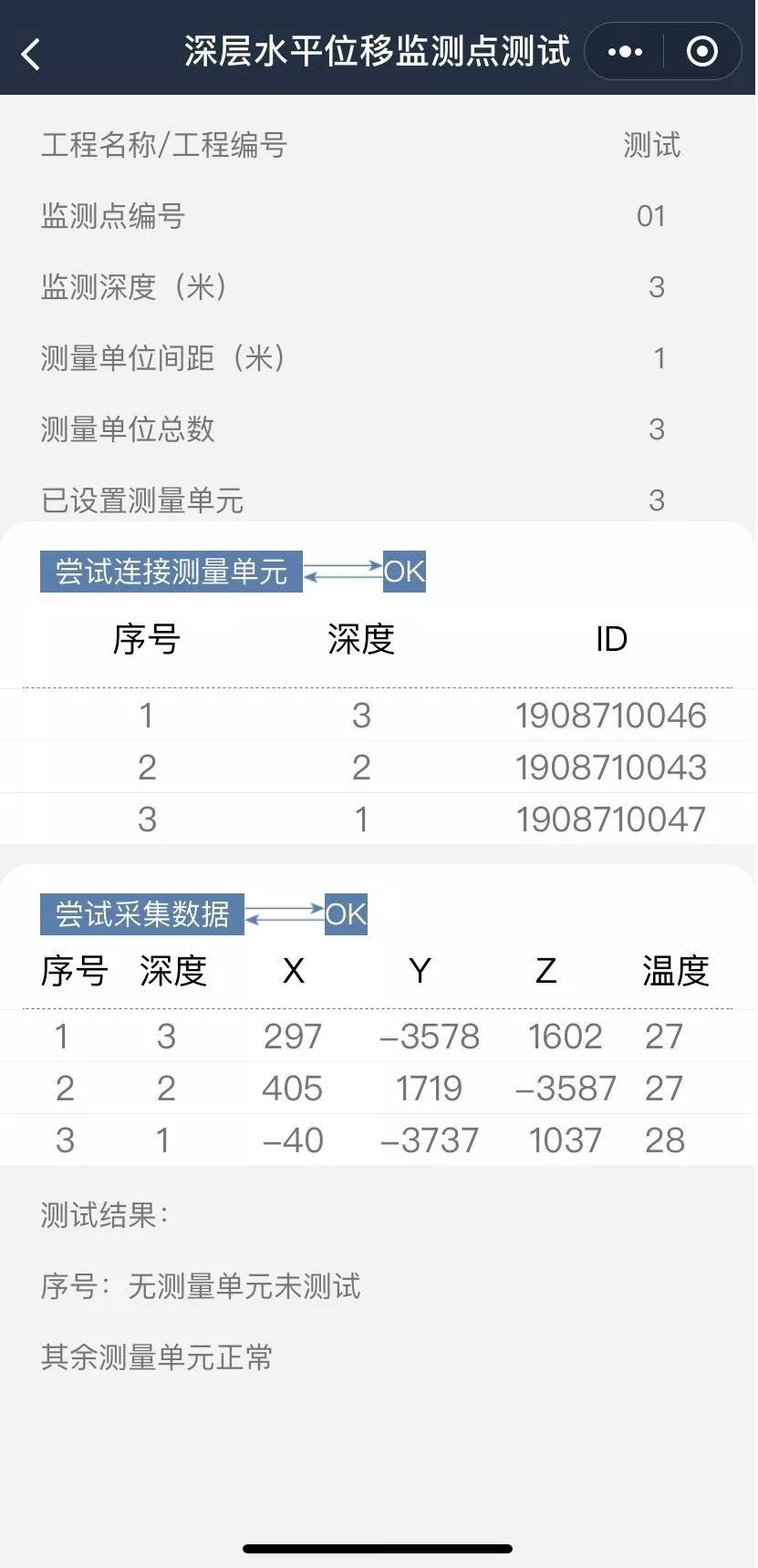

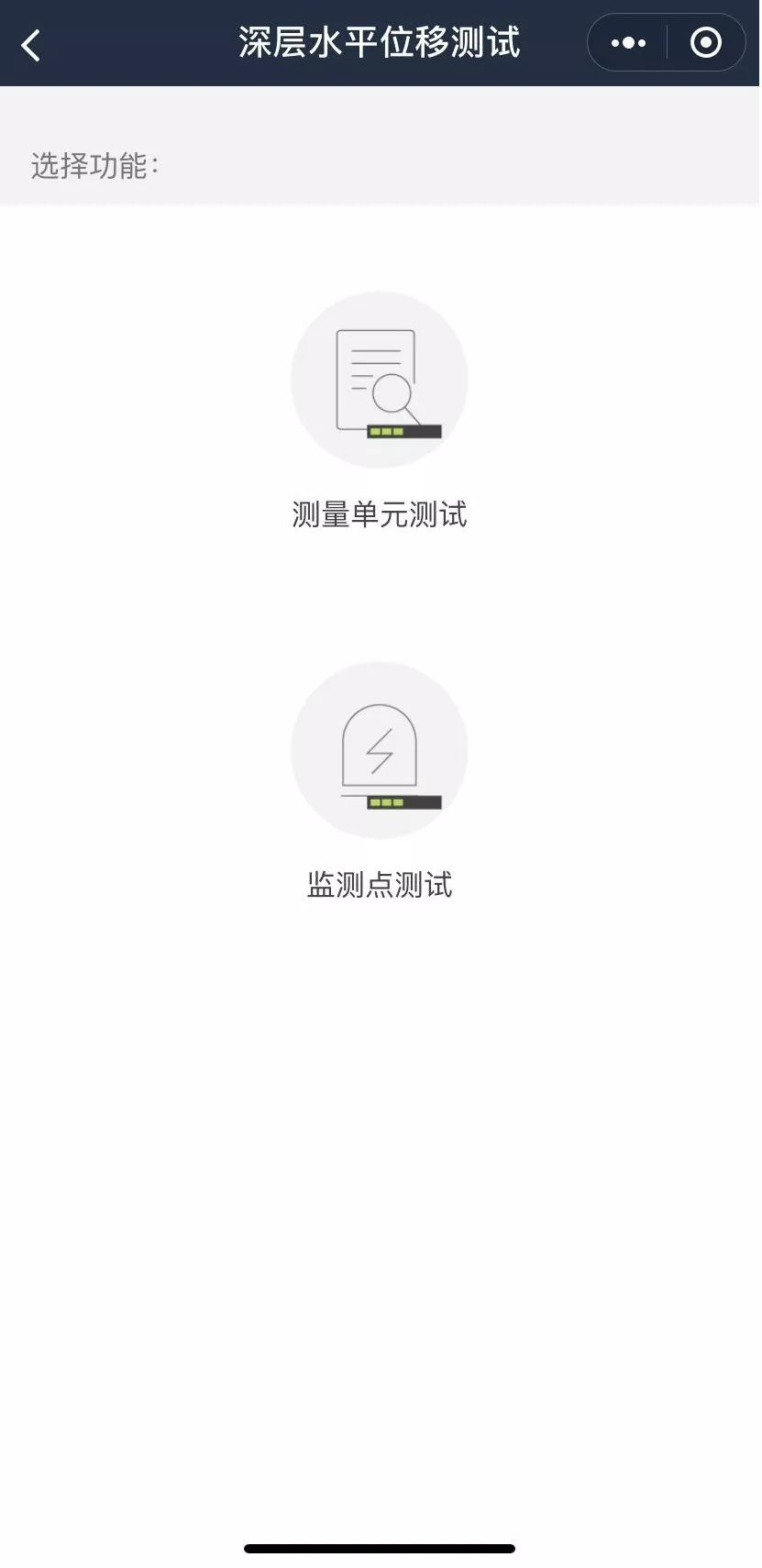

2）傳感器設置測試

微型測測斜儀埋設深度、編號設置完成后，利用微信小程序對設置成功與否進行測試。

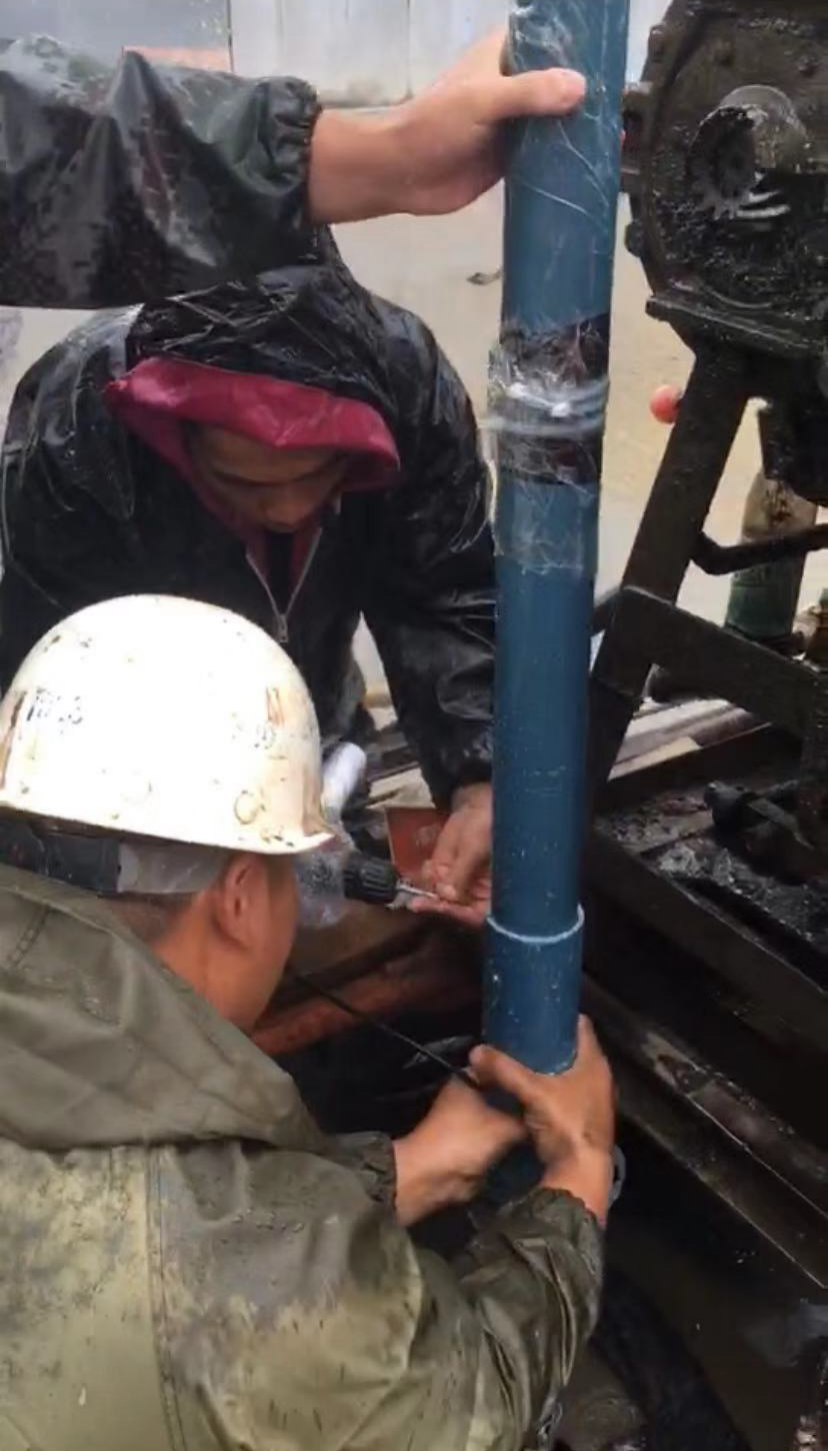

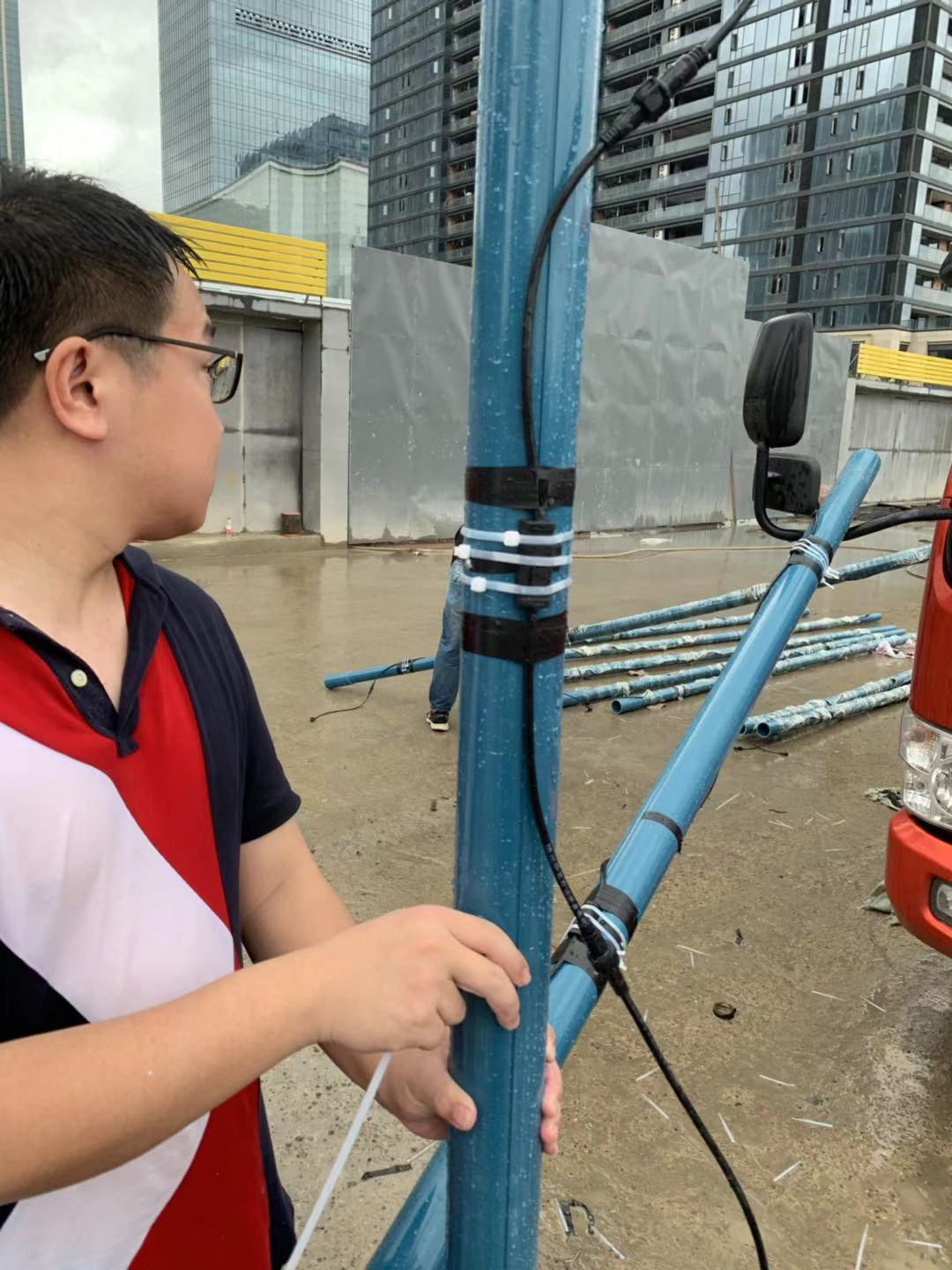

3）現場安裝

微型測斜儀埋設深度、編號設置及測試完成后，即可在現場進行安裝：

微型測斜儀安裝設置深度、編號依次綁扎在灌注樁鋼筋籠縱向主筋位置，安裝過程注意保護好線纜，并做明顯標識，防止被破壞。

微型測斜儀安裝完成后，在測斜孔頂部位置安裝RSM-DAS（M）數碼采集儀與測斜儀連接；

設備供電：控制器內置鋰電池供電，根據現場條件可供市電或太陽能供電。





4）數據采集

測斜儀與數碼采集器安裝完成后，利用筆記本電腦，通過RSM-PC控制器與RSM-DAS(M)無線連接，進行數據無線采集；





PC端監測數據無線、實時采集，數據可上傳至武漢中巖測控監測云平臺，方便用戶隨時隨地查看數據，并設置預報警閾值，平臺短信及時通知報警信息，提前報警，保證安全。



1、武漢中巖測控自動化監測云平臺登錄界面





2、工程分布圖-工程位置、報警情況

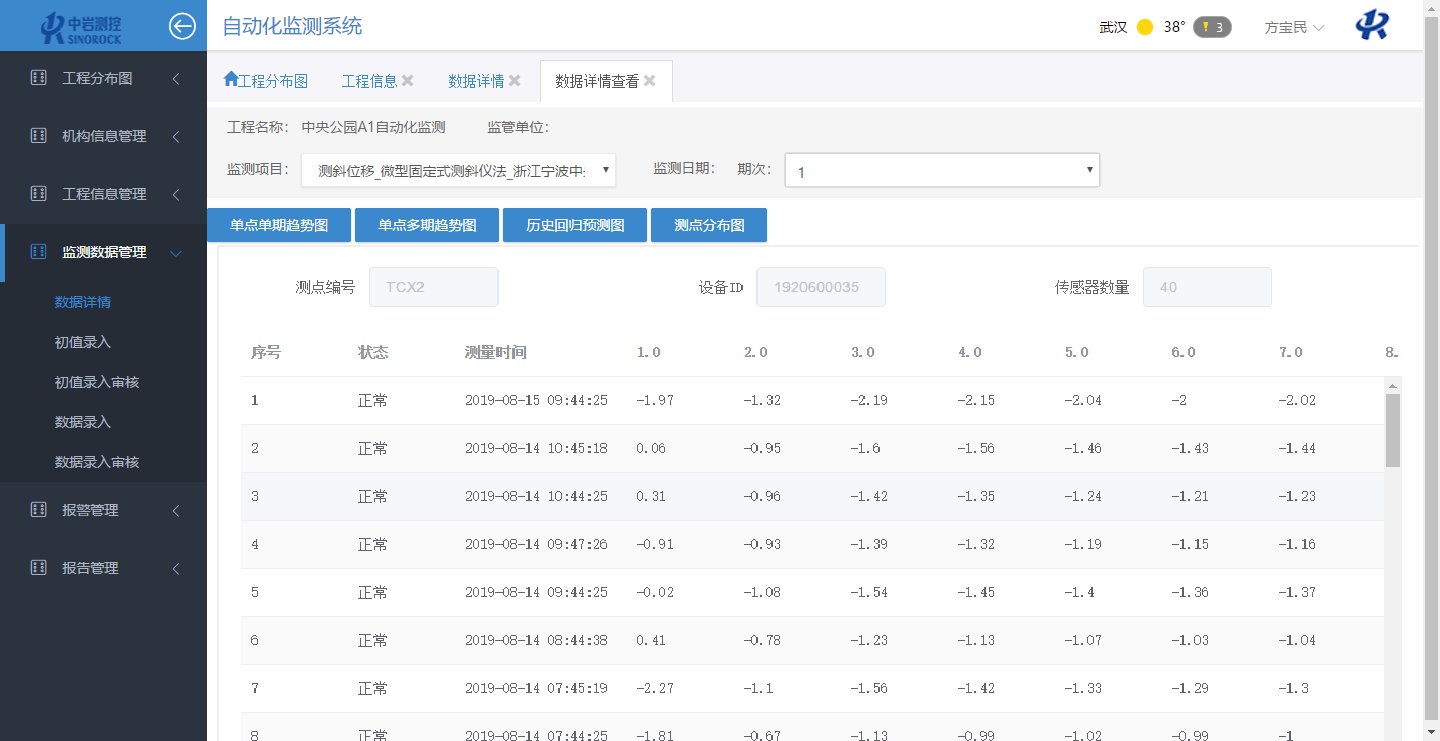

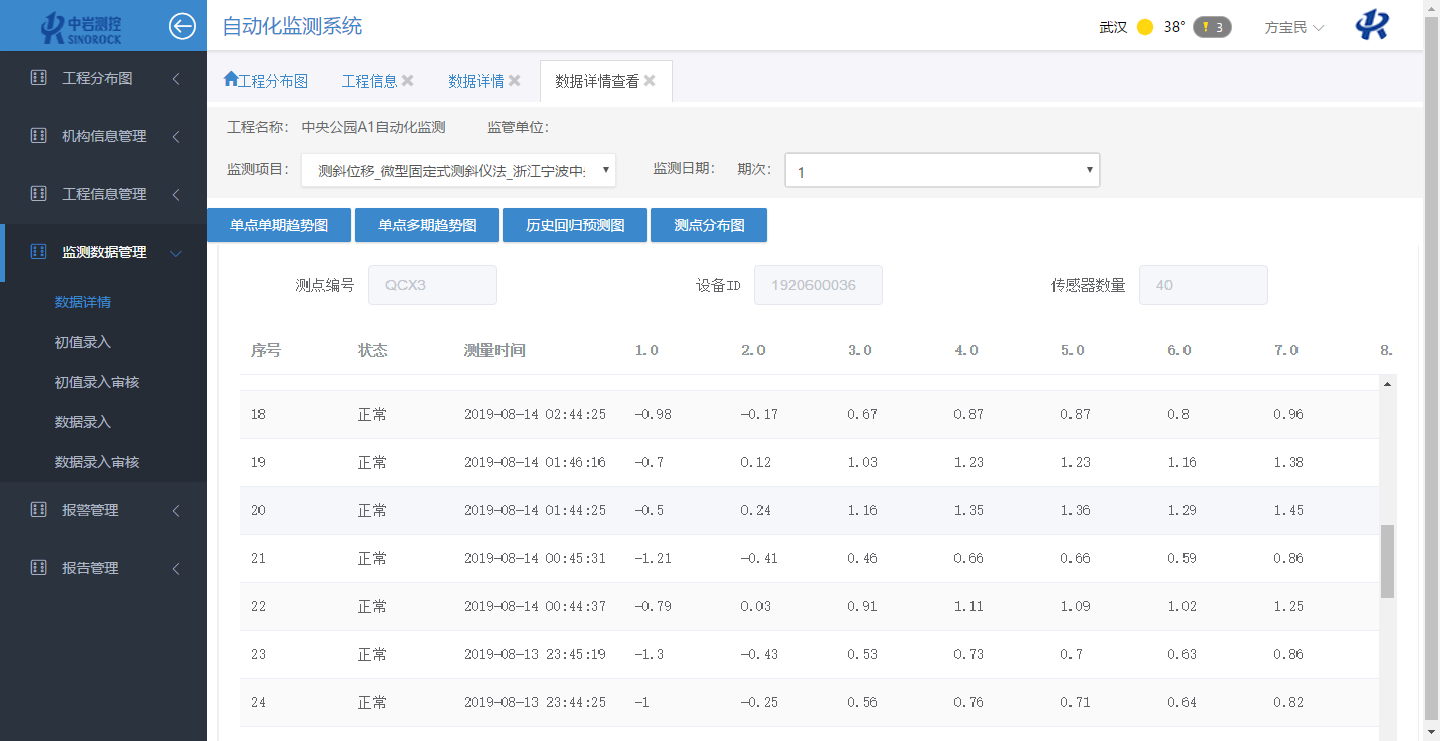

3、監測數據管理與分析

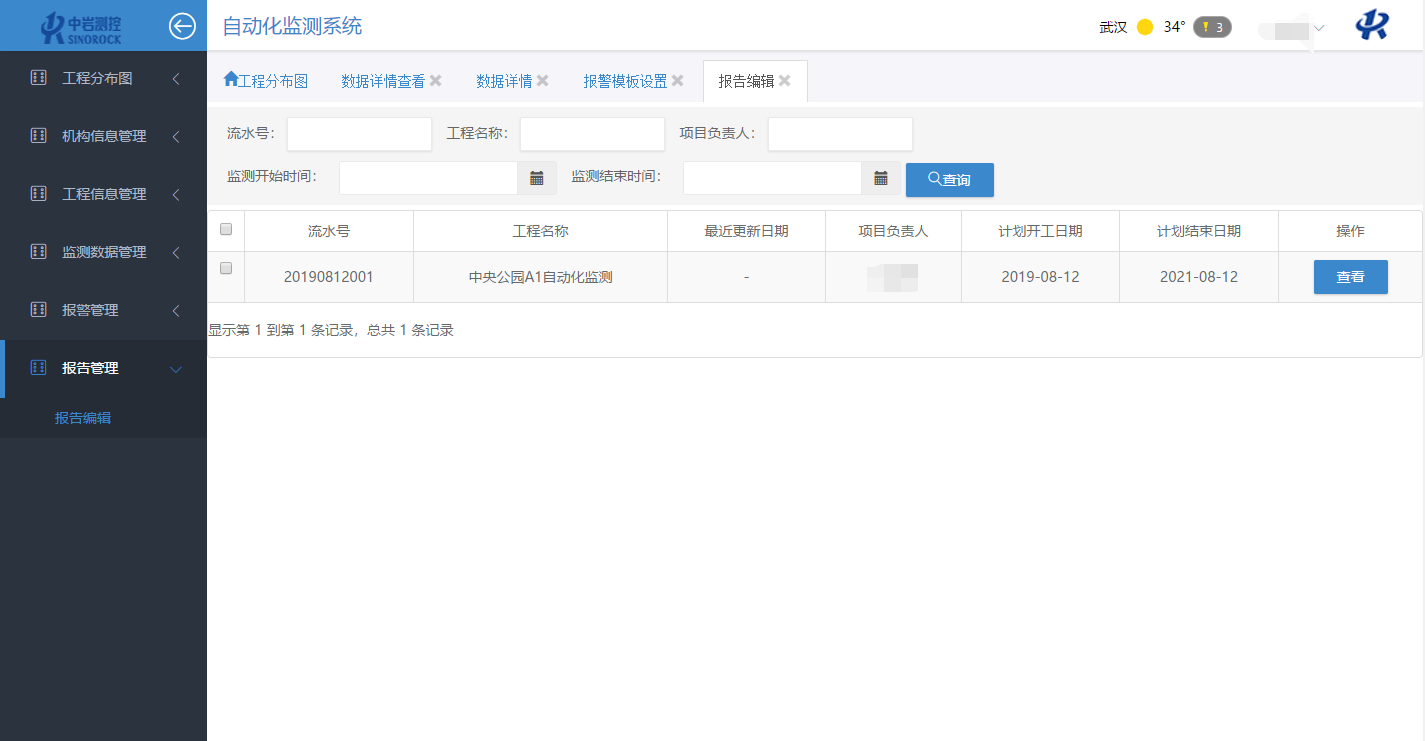

4、監測報告編輯





5、預報警閾值及短信自定義設置

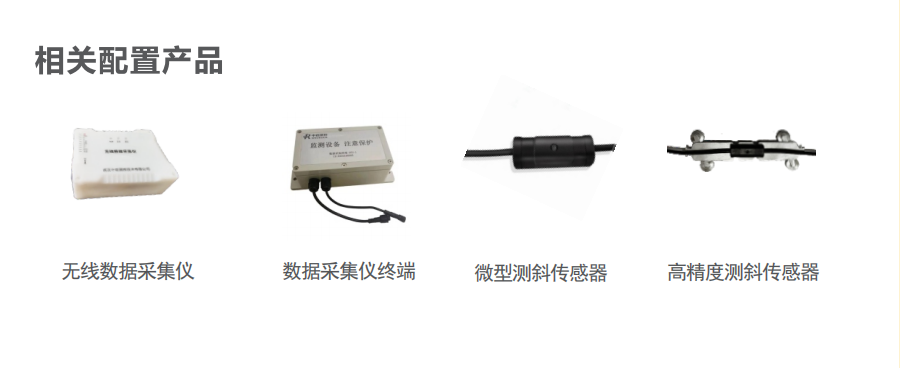

配套產品：
